【ノートPC】Dell Inspiron1545 キーボード交換

公式HPにキーボード取り外し説明書あるので実施！

センターコントロールカバーの取り外し
http://supportapj.dell.com/support/edocs/systems/ins1545/ja/SM/centrcnt.htm#wp1179905

キーボード
http://supportapj.dell.com/support/edocs/systems/ins1545/ja/SM/keyboard.htm#wp1179891

汚い画像ですがご容赦を・・・


キー取り外して元に戻せなくなった図・・・より目を引くホコリ（；・｀д・´）
クイックルワイパーでふき取りました。

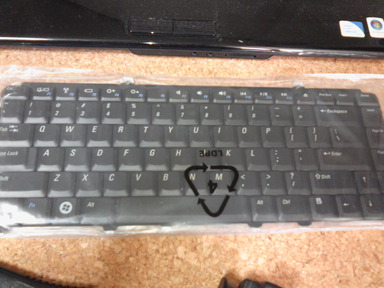

これが新しく届いたキーボード、どうみても英字です本当にありがとう！
めっちゃ薄いです。

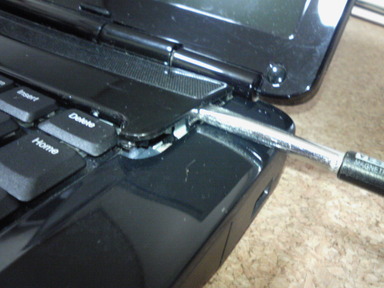

裏のネジも外したしフタ外してみよう、説明書にもありますが液晶を限界まで反らさないと駄目ぽいです。
ではﾒｷｮっとな・・・

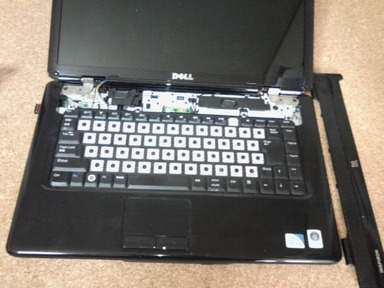

取り外せました。怖かったです（まじ

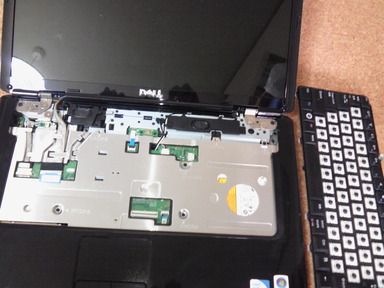

次にキーボードを取り外す。
視点から見て上にスライドして引っ張ります。
当然ながらケーブルで取り付けてる為、勢いよくやるとブッ壊れる危険性ありますね・・・
今度は逆の手順で新キーボードを装填！表面ネジ締めて、フタ閉めて、裏ネジ締めて完了です。

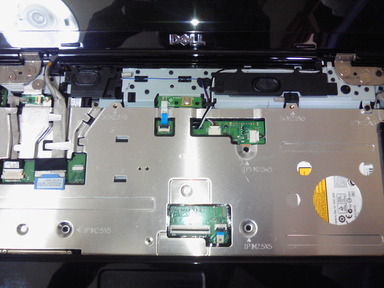

おまけの表面基板拡大映像、こういうの見るとワクワクする(･∀･)

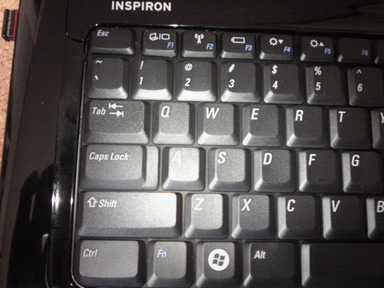

左上の　、　が半角/全角として機能してるため日本語切り替えは楽です。

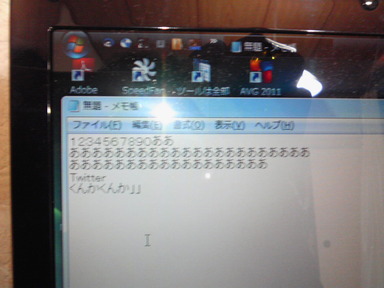

日本語もちゃんとうてます、クンカクンカ！

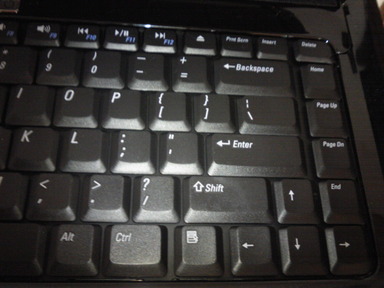

ただEnterキーがものっそい小さい！なんだこりゃ！ｗ
操作慣れるには時間掛かりそうですなぁ・・・⌒ヮ⌒


出費はなんと5920円ｗ（送料込み）分解経験値得たのでよしとしよう・・・
